Descrierea tubului fin

Tubul fin este un element de transfer de căldură extrem de eficient bazat pe oțel carbon. Prin adăugarea structurilor de aripioare (de exemplu, înfășurarea, sudarea sau formarea ruloului) pe suprafața tubului metalic, zona de disipare a căldurii este semnificativ crescută pentru a spori eficiența transferului de căldură. Funcția sa de bază este de a accelera transferul de căldură și este potrivită pentru echipamente industriale, construcții de HVAC și sisteme energetice.

Structură și compoziție

Țeavă de bază:

Fabricat din oțel carbon (de exemplu, Q235, 20# oțel etc.), are o conductivitate termică bună și o rezistență mecanică și poate rezista la o anumită presiune și temperatură.
Diametrul comun al tubului variază de la DN15 la DN50, adaptându -se la nevoile de proiectare compactă a diferitelor scenarii.
Aripioare:

Combinate cu tubul de bază prin sudare de înaltă frecvență, modelare înfășurată sau proces de kit, ele formează o structură precum spirală, bara dreaptă sau forma V.
Densitatea și înălțimea aripioarelor afectează în mod direct eficiența disipației căldurii și sunt de obicei optimizate pentru a se potrivi cu condiții de muncă specifice.

Caracteristici și beneficii

Eficiența schimbului de căldură:

Structura fină mărește suprafața de disipare a căldurii de 3 până la 10 ori, crescând semnificativ rata de transfer de căldură.
Conductivitatea termică ridicată a oțelului carbon (conductivitatea termică de aproximativ 45-50 W/MK) asigură transferul rapid de căldură de la tubul de bază la aripioare.
Durabilitate și economie:

Oțelul de carbon este cu costuri reduse și ușor de lucrat, ceea ce îl face potrivit pentru producția în masă.
Galvanizarea de suprafață, pictura sau tratamentul antioxidant prelungește durata de serviciu în medii non-corozive (viață tipică de 5-15 ani).
Tehnologie de fabricație și parametri de performanță

Tehnologie de fabricație:

Sudarea de înaltă frecvență: utilizând curent de înaltă frecvență pentru a încălzi suprafața de contact a aripioarelor și a tubului de bază pentru a obține o legătură metalurgică cu rezistență mică la nivel scăzut.
Procesul de înfășurare: înfășurarea în spirală a bandei metalice pe tubul de bază, fixată prin presiune mecanică, potrivită pentru scenarii cu diametrul conductei mici (de exemplu, DN15).
Parametri de performanță:

Presiunea de lucru: mai mică sau egală cu 1,6MPa (condiție de lucru convențională).
Intervalul de rezistență la temperatură: -20 grad -350 grade, ar trebui evitată o îmbrățișare extremă la temperaturi scăzute sau oxidare la temperatură ridicată.

Selecție și limitare

Mediu aplicabil: Recomandat pentru medii uscate, non-puternice corozive (cum ar fi aerul, apa, uleiul), scenariile care conțin gaze umede sau corozive trebuie să consolideze protecția suprafeței.
Alternative: în medii de umiditate extrem de corozive sau ridicate, tuburile cu finisare din oțel inoxidabil pot fi utilizate pentru a îmbunătăți rezistența la coroziune, dar la un cost semnificativ mai mare.

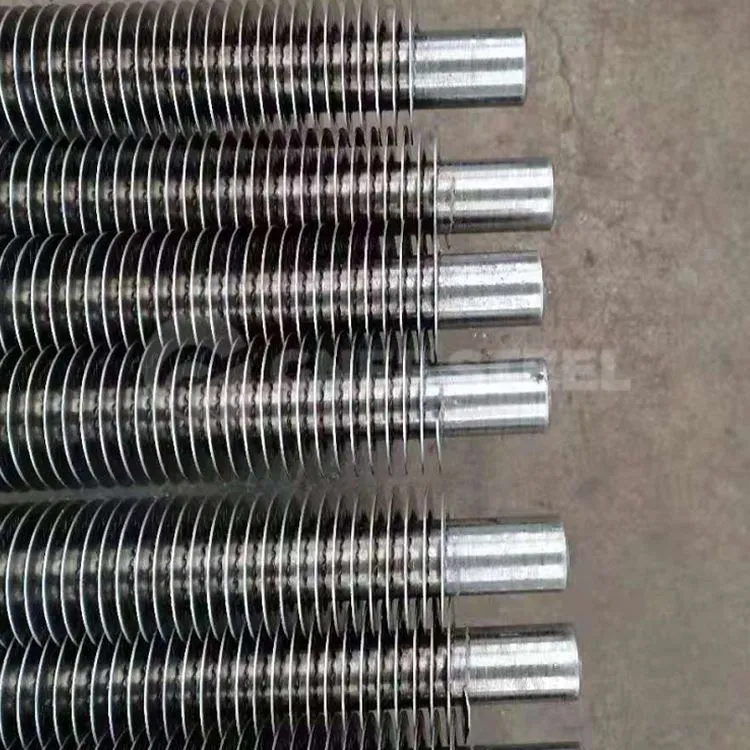

carbon steel fin tube

Specificația tubului Fin

Numele produsului:	Cazanul de înaltă calitate Finned Tube fără sudură
Standard:	Astm, jis, be, en
Locul de origine:	Henan, China
Marca:	Gnee
Tip:	Tub de aripioare
Grosime:	0,5mm
Toleranţă:	±1%
Forma secțiunii:	Rundă
Diametru afară:	9.52mm
Aliaj sau nu:	Este aliaj
Finisaj de suprafață:	personalizat
Domeniu de aplicare:	0,3mm-2mm

fin tube for heat exchanger
