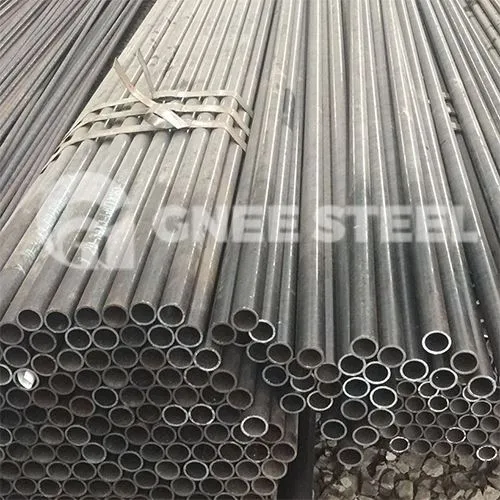

ASME SA335 / ASTM A335 Descrierea conductei din oțel din aliaj

ASME SA335 / ASTM A335, Chrome - țeavă moly este un aliaj feritic perfect - conductă de oțel produs în grosimea nominală sau minimă a peretelui pentru un serviciu de temperatură ridicată. Țeava ordonată acestei specificații trebuie să fie potrivită pentru îndoire, flancare, operațiuni de formare similare și pentru sudare cu fuziune.

ASTM A335 Pipe Tratament termic:
A335 Țeava de oțel a gradelor trebuie reîncălzită și mobilată în integral - anexat, izotermă anexată sau condiție normalizată și temperată. Dacă este mobilat în condiții normalizate și temperate, temperatura minimă de temperare pentru clasele P5, P5B, P9, P21 și P22 trebuie să fie de 675 grade, temperatura minimă de temperare pentru clasele P1, P2, P11, P12 și P 15 trebuie să fie de 650 grade.

Se recomandă ca temperatura pentru temperare să fie cu cel puțin 50 de grade peste temperatura de serviciu prevăzută; În consecință, cumpărătorul ar trebui să sfătuiască producătorul dacă temperatura serviciului va fi de peste 600 de grade.

Pipe de clasele P1, P2 și P12, fie la cald - finisate, fie la rece - desenate, poate fi administrată un tratament termic final la 650 grade până la 705 grade în loc de tratamente termice. Toate conductele de grade P5C vor fi administrate final termic în intervalul de la 715 grade la 745 grade. Gradele P92 și P911 sunt normalizate la minimum de 1040 de grade și temperate la minimum 730 de grade ca tratament termic final. Gradul P122 trebuie să fie normalizat la minimum de 1040 de grade și temperat la minimum 730 de grade ca tratament termic final. Gradul P23 trebuie să fie normalizat la minimum de 1040 de grade, cu răcire de aer sau răcire accelerată și temperat la minimum 730 de grade ca tratament termic final.

Standard: ASTM A335

Grad: P1, P2, P5, P9, P11, P91, P92

OD: 10.3-660mm

WT: 1.6-60mm

Lungime: 5,8m-12m sau Legth aleatoriu

Tehnic: stingerea și temperatura

Aplicare: Centrala electrică de incendii cu gaz, centrala de incendiu de cărbune, anteturi și linii de aburi, conducte de apă de alimentare, supraîncălzitori și reîncălzitori.

ASME SA335 / ASTM A335 Specificații standard

ASME SA335 / ASTM A335 Chrome - Moly Seamless Pipes Compoziție chimică

Tipurile de oțel din aliaj acoperit de specificațiile ASTM A335 - ASME SA335 sunt proiectate cu un prefix „P”, de la P5 la P92. Gradele P11/P22 și P91/92 se găsesc de obicei în centralele electrice, în timp ce gradul P5 și P9 sunt mai frecvente pentru aplicarea în industria petrochimică. Gradele P9 și P91 sunt pe listă, cu atât mai scumpe (o țeavă fără probleme P91 poate costa aproximativ 5 € pe kg.).

ASTM A335 Scăzut - oțel din aliaj (Grade)	UNS echivalent	C mai puțin sau egal cu	MN	P mai puțin sau egal cu	S mai puțin sau egal cu	Si mai puțin sau egal cu	Cr	Mo.
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 aliaj feritic fără probleme - Proprietăți mecanice ale conductei de oțel

A335 scăzut - conductă de aliaj	Număr UNS	Gandați de rezistență KSI	Rezistența la tracțiune KSI	Alungire %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Max
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Cerințe de testare

Transverse/longitudinal: tensiune și aplatizare, duritate, teste de îndoire - Pentru material care a fost căldură - tratat în cuptoarele de lot, aceste teste se vor face pe 5% din conductele din fiecare număr de căldură. Pentru loturi mai mici, trebuie testată o țeavă la minimum

ASTM A335 GR. P91 trebuie să aibă o duritate de 250 HB / 265 HV (25 HRC)

Testarea hidro: se aplică la fiecare lungime a conductei

Testul electric non - este opțional

Diametrul toleranțelor

A335 țeavă	Peste	Sub
NPS [DN]	în.	mm	în.	mm
1/8 la 1 1/2/dn 6 până la 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Peste 1 1 / 2 până la 4 / dn 40 până la 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Peste 4 până la 8 / DN 100 până la 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Peste 8 până la 12 / DN 200 până la 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Peste 12 /> DN 300	+/- 1% din diametrul exterior specificat

Grosimea peretelui

Toleranțele în WT, în %, de la specificate sunt:

1/8 până la 2 1/2 [6 până la 65] incl., Toate raporturile T/D: peste 20%, sub 12,5%

Mai sus 2 1/2 [65], t/d

Mai sus 2 1/2 [65], t/d> 5%: peste 15%, sub 12,5%

T=grosime de perete specificată; D=Diametru exterior specificat)

Tabelul de referință Cross Cross Cross Astm Vs. EN Grade

Pipe Chrome Moly: Werkstoff vs en vs ASTM
Werkstoff /Din	Ro	ASTM
1.5415	16mo3	A335 Gradul P1
1.7335	13CRMO4-5	A335 Grad P11, P12
1.7380	10CRMO9-10	A335 Gradul P22
1.7362	X11crmo5	A335 Gradul P5
		A335 Gradul P9
1.4903	X10CRMOVNB9-1	A335 Grad P91
