API 5CT C90 (Tip 1)este o calitate de oțel-înaltă, cu randament limitat-, conceput special pentruServiciu acru ( H2S medii). Ii apartineGrupa 2conform specificației API 5CT și este utilizat în principal în puțuri adânci, de-înaltă presiune, unde este prezentă hidrogen sulfurat.
Randament restricționat:Spre deosebire de gradele standard, C90 are un interval de curgere foarte îngust (90–105 ksi) pentru a se asigura că materialul nu este prea dur.
Controlul durității:Dispune de testare obligatorie de duritate (Max 25,4 HRC) pentru a preveniFisurarea la stres cu sulfuri (SSC).
Tip 1:Aceasta este denumirea standard pentru acest grad, concentrându-se pe uniformitatea metalurgică obținută prin tratament termic avansat.
Toleranță zero la eșec în Sour Wells. Carcasa noastră API 5CT C90-1 este strict controlată de duritate<25.4 HRC. Solicitați o fișă tehnică astăzi.
Tabel de specificații API 5CT C90-1
| Articol | Detalii |
| Standard | API Spec 5CT |
| Nota | C90 tip 1 |
| Grup | Grupa 2 (Randament/Duritate restricționat) |
| Serviciu | Serviciu acru (hidrogen sulfurat H2S rezistent) |
| Tratament termic | Calit și revenit (Q&T) - Obligatoriu |
| Fabricarea | Numai fără sudură (SML). |
API 5CT C90-1 Tabel cu coduri de culoare pentru conducte
| Nota | Banda pentru culoarea corpului | Culoare de cuplare |
| C90 tip 1 | O bandă violetă | Violet |
Structura chimică și proprietăți mecanice
Compoziția chimică (max. %)
C90 necesită o bază de aliaj de crom-molibden (Cr-Mo) pentru a obține raportul necesar dintre rezistență- și-duritate.
| Element | Conținut (% în greutate) |
| Carbon (C) | Mai mic sau egal cu 0,35 |
| Mangan (Mn) | Mai mic sau egal cu 1,20 |
| Fosfor (P) | Mai mic sau egal cu 0,020 |
| sulf (S) | Mai mic sau egal cu 0,010 |
| Siliciu (Si) | Mai mic sau egal cu 0,45 |
| Crom (Cr) | 0.80 - 1.50 (Tipic) |
| Molibden (Mo) | 0.15 - 0.85 (Tipic) |
API 5CT C90-1 Proprietăți mecanice
| Proprietate | Obisnuit din SUA (psi) | Metric/SI (MPa) |
| Limita de curgere (minimum) | 90.000 psi | 621 MPa |
| Limita de curgere (maximum) | 105.000 psi | 724 MPa |
| Rezistența la tracțiune (minimă) | 100.000 psi | 689 MPa |
| Duritate maximă | 25,4 HRC | 255 HBW |
| Elongaţie | Pe baza formulei API* | Pe baza formulei API* |
*Notă: alungirea minimă depinde de -aria secțiunii transversale a epruvetei de tracțiune și de rezistența sa la tracțiune. Pentru acest grad sunt necesare plasticitate și uniformitate ridicate.
Tabel de dimensiuni ale carcasei API 5CT C90-1 (dimensiuni comune)
Carcasa C90 este utilizată pentru căptușirea sondei în medii acide. Firele Buttress (BTC) și Long Round (LTC) sunt conexiunile API standard utilizate.
| Dimensiune nominală (inci) | Diametrul exterior (mm) | Grosimea peretelui (mm) | Greutate nominală (lb/ft) | Diametrul interior (mm) | Diametrul de deriva (mm) |
| 4-1/2 | 114.30 | 7.37 | 13.50 | 99.56 | 97.18 |
| 4-1/2 | 114.30 | 8.56 | 15.10 | 97.18 | 94.80 |
| 5 | 127.00 | 9.19 | 18.00 | 108.62 | 106.15 |
| 5-1/2 | 139.70 | 9.17 | 20.00 | 121.36 | 118.97 |
| 5-1/2 | 139.70 | 10.54 | 23.00 | 118.62 | 116.23 |
| 7 | 177.80 | 10.36 | 29.00 | 157.08 | 153.90 |
| 7 | 177.80 | 11.51 | 32.00 | 154.78 | 151.60 |
| 7 | 177.80 | 12.65 | 35.00 | 152.50 | 149.32 |
| 9-5/8 | 244.48 | 11.05 | 43.50 | 222.38 | 218.41 |
| 9-5/8 | 244.48 | 11.99 | 47.00 | 220.50 | 216.53 |
| 9-5/8 | 244.48 | 13.84 | 53.50 | 216.80 | 212.83 |
| 13-3/8 | 339.72 | 12.19 | 61.00 | 315.34 | 311.37 |
| 13-3/8 | 339.72 | 13.06 | 68.00 | 313.60 | 309.63 |
Tabel de dimensiuni ale tuburilor API 5CT C90-1 (dimensiuni comune)
Tubul C90 este utilizat pentru șirul de producție. Este aproape întotdeauna furnizat cuExternal Upset Ends (EUE)pentru a asigura puterea conexiunii.
| Dimensiune nominală (inci) | Diametrul exterior (mm) | Grosimea peretelui (mm) | Greutate nominală (lb/ft) | Diametrul interior (mm) | Tip conexiune |
| 2-3/8 | 60.32 | 4.83 | 4.70 | 50.66 | EUE / NUE |
| 2-7/8 | 73.02 | 5.51 | 6.50 | 62.00 | EUE / NUE |
| 3-1/2 | 88.90 | 6.45 | 9.30 | 76.00 | EUE / NUE |
| 4-1/2 | 114.30 | 6.88 | 12.75 | 100.54 | EUE / NUE |
Procesul de fabricație
Fabricarea C90-1 este foarte specializată:
Producția de țevi fără sudură:C90 esteprodus numai ca fără sudură (SML). Țevile sudate (ERW) nu sunt permise deoarece cordonurile de sudură sunt susceptibile la fisurarea H2S.
Tratament termic (esențial):-corp întregCălire și revenire (Q&T)este obligatoriu. Conducta este încălzită și apoi răcită rapid într-un lichid, urmată de reîncălzire (călire) pentru a asigura o microstructură martensitică uniformă.
Îndreptare la rece:Dacă este efectuată, trebuie să fie urmată de încălzire-de detensionare pentru a menține limitele de duritate.
Cerințe de testare ale API 5CT C90-1 OCTG
Datorită naturii critice a Sour Service, C90 este supus celor mai ample teste din industrie:
Testare SSC (cracare la stres cu sulfuri):Validare obligatorie conformNACE TM0177. Probele sunt plasate în saramură saturată de H2S-sub stres pentru a se asigura că nu se crăpă.
Testarea durității:Testare frecventă (pe îmbinare sau pe lot) pentru a se asigura că nicio parte a conductei nu depășește25,4 HRC. Duritatea este indicatorul cheie al rezistenței la H2S.
Test de tracțiune:Unul pe căldură pentru a verifica puterea de curgere rămâne în intervalul strict de 90-105 ksi.
Test hidrostatic:100% dintre țevi sunt testate la presiune ridicată pentru a asigura performanța la scurgeri-.
Testare ne-distructivă (NDT):Inspecție cu ultrasunete-corp întreg (UT) și particule magnetice (MPI) pentru a detecta defecte interne și de suprafață.
Test de deriva:Asigură că diametrul interior este consecvent pentru uneltele de fund.

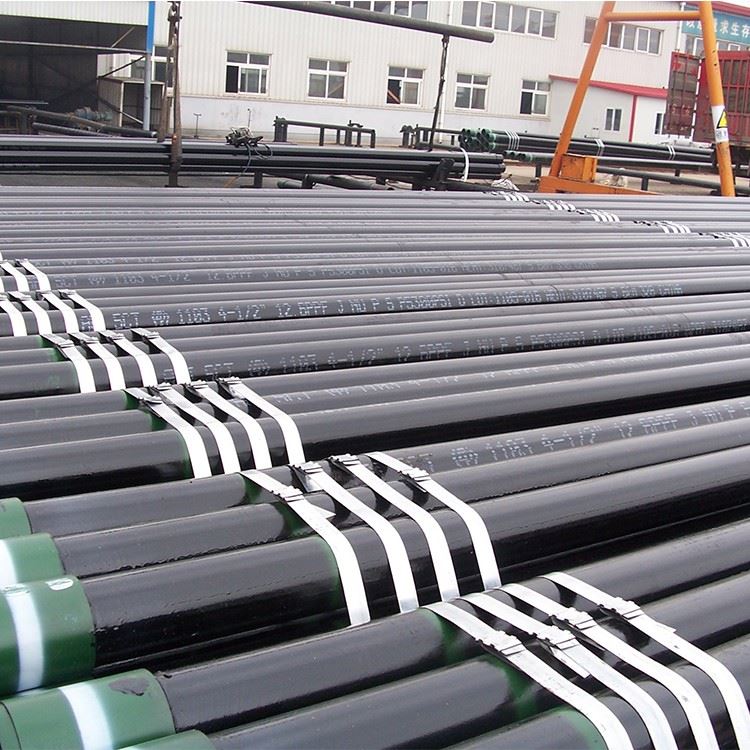

Fabrica de carcase și tuburi API 5CT C90-1
Certificat API 5CT C90-1 pentru carcasa uleiului
FAQ
Care este diferența dintre carcasă și tubing
Cel mai simplu mod de a înțelege diferența este:Carcasa protejează puțul, în timp ce Tubing produce ulei.
Cine este producătorul tubului API 5CT?
GNEE PIPE(o subsidiară a GNEE Steel Group) este o întreprindere integrată de lanț de aprovizionare cu peste 18 ani de experiență în industria siderurgică.
GNEE PIPE se concentrează foarte mult peStandarde API 5CT, oferind întreaga gamă de carcase și tuburi necesare pentru operațiunile pe câmpuri petroliere.
Clasele de oțel acoperite:
Scop general: J55, K55, N80-1, N80Q.
Serviciu acru (rezistent H2S):L80 Tip 1, C90, T95, C110.
Crom ridicat (rezistent la coroziune):L80-9Cr, L80-13Cr.
Rezistență ridicată: P110, Q125.
Dimensiuni:Acestea oferă dimensiuni variind de la2-3/8" (tubulatură) până la 20" (carcasă).
Conexiuni:Capacitate completă pentru firele API, inclusivSTC, LTC, BTC, EUE, NUE, precum șiGaz premium-Conexiuni strânsepentru puţuri de{0}}înaltă presiune.
