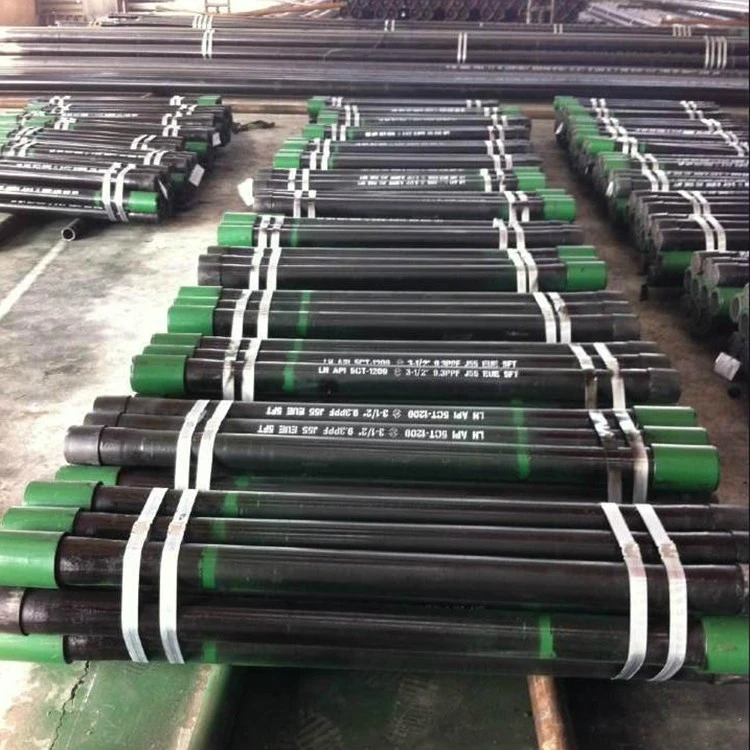

Cuplaje pentru carcasă cu filet circular API(cel mai frecvent cunoscut în industrie caCuplaje cu filet rotund API) sunt conectori-de înaltă rezistență utilizați pentru a îmbina două îmbinări ale țevii de carcasă filetate. Aceste cuplaje sunt fabricate strict conformAPI Spec 5CTstandard, care este reperul global pentru construcția sondelor de petrol și gaze.
Termenul „Fit circular” se referă la specificFir rotund (al 8-lea)geometrie, unde vârfurile (crestele) și văile (rădăcinile) firelor sunt mai degrabă rotunjite decât ascuțite sau plate.
Specificații de cuplare a carcasei cu filet circular API
Acest tabel se concentrează pe standardele tehnice, materialele și cerințele de calitate.
| Caracteristică | Cerințe tehnice |
| Standard | API Spec 5CT (Institutul American de Petrol) |
| Tip fir | STC(Fir rotund scurt),LTC(Fit rotund lung) |
| Clase de oțel | J55, K55, N80-1, N80-Q, L80-1, P110, Q125 |
| Densitatea firului | 8 TPI(8 fire pe inch) |
| Profilul firului | Fir circular/rotund (crestele și rădăcinile sunt rotunjite) |
| Tratament de suprafață | Fosfatarea(Standard),Placare cu cupru(Opțional pentru anti-degradarea) sau Ulegere |
| Metode de inspecție | Inspecție 100% particule magnetice (MPI), testare hidrostatică, măsurare a filetului (calibre API) |
| Marcare | Monograma API, dimensiunea, gradul, tipul firului, numărul de căldură |
Tabel cu dimensiuni și dimensiuni ale carcasei cu filet circular API
Acest tabel oferă dimensiunile fizice (OD, Lungime și Lamare) pentru cele mai comune dimensiuni ale carcasei.
| Dimensiunea carcasei (OD) | Tip fir | Cuplaj OD - W (in/mm) | Lungimea cuplajului - L (in/mm) | Diametru lamare - Q (in/mm) |
| 4-1/2" | STC | 5.000 (127.00) | 6.250 (158.75) | 4.610 (117.09) |
| 4-1/2" | LTC | 5.000 (127.00) | 7.000 (177.80) | 4.610 (117.09) |
| 5" | STC | 5.563 (141.30) | 6.500 (165.10) | 5.110 (129.79) |
| 5" | LTC | 5.563 (141.30) | 7.750 (196.85) | 5.110 (129.79) |
| 5-1/2" | STC | 6.050 (153.67) | 6.750 (171.45) | 5.610 (142.49) |
| 5-1/2" | LTC | 6.050 (153.67) | 8.000 (203.20) | 5.610 (142.49) |
| 6-5/8" | STC | 7.390 (187.71) | 7.250 (184.15) | 6.735 (171.07) |
| 7" | STC | 7.656 (194.46) | 7.250 (184.15) | 7.110 (180.59) |
| 7" | LTC | 7.656 (194.46) | 9.000 (228.60) | 7.110 (180.59) |
| 8-5/8" | STC | 9.625 (244.48) | 7.750 (196.85) | 8.735 (221.87) |
| 9-5/8" | STC | 10.625 (269.88) | 7.750 (196.85) | 9.735 (247.27) |
| 9-5/8" | LTC | 10.625 (269.88) | 10.625 (269.88) | 9.735 (247.27) |
| 13-3/8" | STC | 14.375 (365.13) | 8.000 (203.20) | 13.485 (342.52) |
| 20" | STC | 21.000 (533.40) | 9.000 (228.60) | 20.125 (511.18) |
Tipuri de cheie: STC și LTC
Există două versiuni principale ale cuplajelor de filet circulare API, clasificate în funcție de lungimea filetului:
STC (scurt rotund filetat și cuplat):
Dispune de lungimi de fir mai scurte.
Cel mai bun pentru puțuri de mică adâncime sau carcasă-superioară, unde sarcinile de tensiune sunt relativ scăzute.
Avantaj:Cost-eficient și mai ușor de manevrat.
LTC (Long Round Fileted and Coupled):
Dispune de lungimi mai mari ale firului.
Oferă mai multă „prindere” și suprafață pentru etanșare.
Avantaj:Oferă o rezistență mai mare a îmbinării și o rezistență mai bună la scurgeri, făcându-l potrivit pentru puțuri mai adânci și medii cu tensiune mai mare-.
Caracteristici tehnice
Densitatea firului:Standardizat la8 TPI(8 fire pe inch).
Geometrie:Profilul rotunjit ușurează „înjunghierea” (alinierea țevilor în timpul instalării) și reduce semnificativ riscul deurâtor(deteriorarea firului cauzată de frecare).
Etanșare:Etanșarea se realizează prin potrivirea prin interferență între filetul tată (pe țeavă) și filetul interior (în cuplare), asistat de un specialist specializat.lubrifiant pentru fire (dopa).
Clasele de cuplare și identificarea culorilor
| Nota | Tip | Cuplaj de intrare | trupa(e) |
| H40 | Nici unul | La fel ca și pentru țeavă | |
| Tubul J55 | Verde strălucitor | Nici unul | |
| Carcasă J55 | Verde strălucitor | Un alb | |
| K55 | Verde strălucitor | Nici unul | |
| M65 | Țeava M65 utilizează cuplaje L80 de tip 1 | ||
| N80 | 1 | Roşu | Nici unul |
| N80 | Q | Roşu | Verde |
| L80 | 1 | Roşu | Unul maro |
| L80 | 9 Cr | Roşu | Două galbene |
| L80 | 13 Cr | Roşu | Un galben |
| C90 | 1 | Violet | Nici unul |
| C90 | 2 | Violet | Un galben |
| T95 | 1 | Argint | Nici unul |
| T95 | 2 | Argint | Un galben |
| C95 | Maro | Nici unul | |
| P110 | Alb | Nici unul | |
| Q125 | 1 | Portocale | Nici unul |

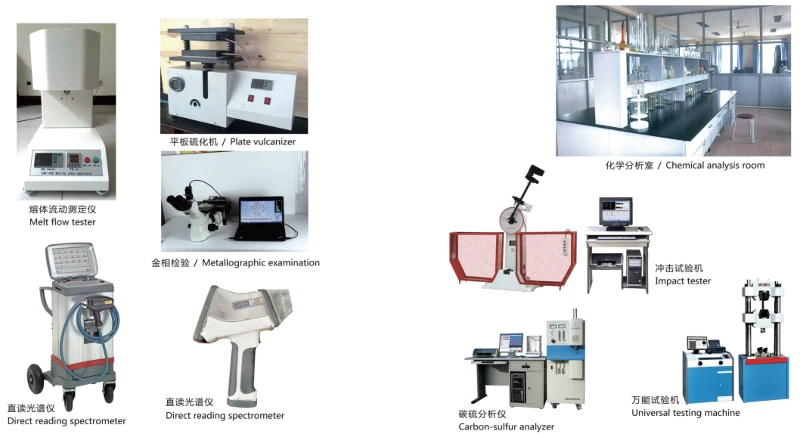

Echipament de testare pentru cuplarea carcasei API
Fabrica de cuplaje API Carcasă
FAQ
Ce este o cuplare API?
UnCuplaj APIeste o țeavă scurtă-de înaltă rezistență, cu filet intern, utilizată pentru a conecta două lungimi de țeavă filetată pentru câmp petrolier (carcasa sau țeava).
Iată cele 3 fapte esențiale:
Standardul:Trebuie fabricat conformAPI Spec 5CT(Institutul American de Petrol) pentru a se asigura că poate rezista la presiuni și tensiuni subterane extreme.
Funcția:Acționează ca „punte” între două țevi, oferind o etanșare-etanșă și asigurând integritatea structurală a întregului șir puț.
Principalele tipuri:
Cuplaje de carcasă:Pentru conducte structurale mari (Tipuri: STC, LTC, BTC).
Cuplaje pentru tuburi:Pentru conducte de producție mai mici (Tipuri: EUE, NUE).
Care sunt diferitele tipuri de filete ale carcasei?
Filetele carcasei de ulei sunt clasificate în primul rând în conexiuni standard API-cum ar fi costurile-eficienteSTC (Filet rotund scurt)şiLTC (Fit rotund lung), potrivit pentru puțuri convenționale cu adâncime mică până la medie{0}}, precum și pentru puțuriBTC (Fir de contrafort), conceput special pentru puțuri adânci și medii de-tensiune înaltă-și conexiuni Premium, care utilizează etanșări metal-la-metal și sunt potrivite pentru condiții de funcționare extreme, cum ar fi puțurile de gaz de-înaltă presiune. Selectarea unui tip de filet specific depinde de factori precum adâncimea puțului, sarcinile de tracțiune, cerințele de etanșare și bugetul proiectului.
